Hướng dẫn sử dụng gimbal DJI RS 3 Mini chi tiết

Trong bài viết hướng dẫn sử dụng gimbal DJI RS 3 Mini này, BN Camera sẽ cùng bạn khám phá từng bước cơ bản để lắp đặt, cấu hình, và tận dụng đầy đủ tiềm năng của gimbal này. Từ cân bằng cho đến điều chỉnh chiều ngang và chiều dọc, từ kết nối không dây đến điều khiển camera, chúng ta sẽ đi sâu vào mọi khía cạnh để bạn có thể sử dụng DJI RS 3 Mini một cách hiệu quả và linh hoạt nhất.

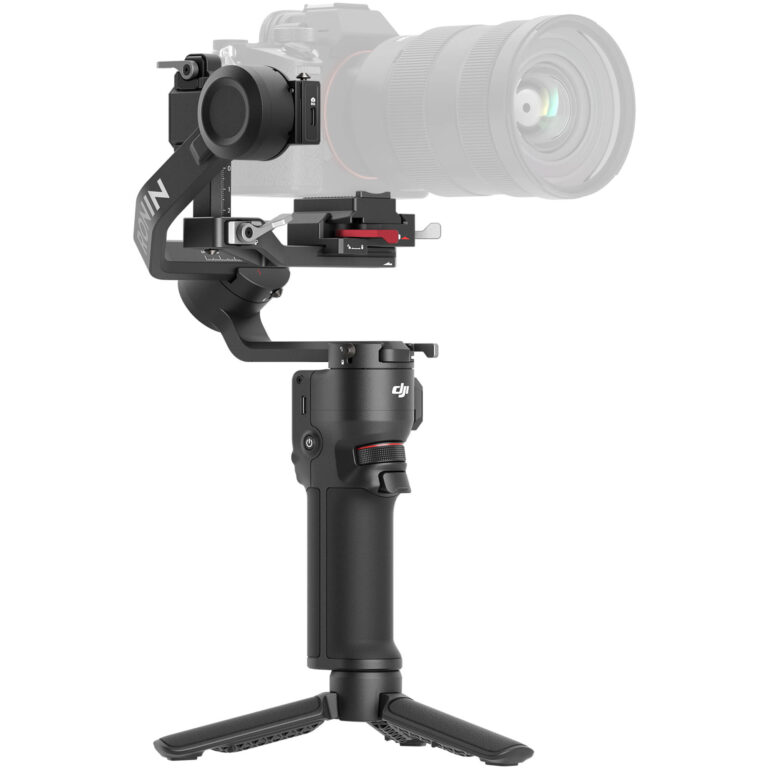

Tổng Quan DJI RS3 Mini

DJI RS 3 Mini là một gimbal 3 trục cầm tay chuyên nghiệp, được thiết kế đặc biệt để tương thích với máy ảnh mirrorless. Với khả năng đáp ứng nhu cầu của nhiều loại máy ảnh và ống kính phổ biến, gimbal này có khả năng chịu tải lên đến 2 kg (4,4 lbs), đảm bảo hỗ trợ mọi nhu cầu quay phim và chụp ảnh của người dùng.

Hiệu Suất Ổn Định Với Thuật Toán RS Thế Hệ Thứ 3

Với hiệu suất gimbal được nâng cao nhờ thuật toán ổn định RS thế hệ thứ 3, RS3 Mini không chỉ mang lại ổn định tối ưu mà còn tạo ra trải nghiệm sử dụng linh hoạt. Với trọng lượng chỉ 850 g, gimbal này giúp người dùng có trải nghiệm di động nhẹ nhàng.

Chuyển Đổi Linh Hoạt Giữa Chụp Ngang và Dọc

RS3 Mini không chỉ có khả năng chuyển đổi giữa chụp ngang và chụp dọc mà không cần thêm phụ kiện, mà còn cung cấp sự linh hoạt trong quay phim và chụp ảnh. Màn hình cảm ứng đủ màu 1,4 inch cho phép người dùng dễ dàng điều chỉnh gimbal và cài đặt các thông số theo ý muốn.

DJI RS 3 Mini không chỉ có khả năng chuyển đổi giữa chụp ngang và chụp dọc mà không cần thêm phụ kiện

Tính Năng Tiện Ích và Kết Nối Thông Minh

Gimbal RS3 Mini được trang bị nhiều tính năng tiện ích như điều khiển chuyển động của gimbal, màn trập, ghi âm và lấy nét máy ảnh thông qua các nút trên bo mạch. Kết nối không dây với máy ảnh qua Bluetooth được thực hiện dễ dàng, mang lại khả năng điều khiển máy ảnh một cách thuận tiện.

DJI RS 3 Mini được trang bị nhiều tính năng tiện ích như điều khiển chuyển động của gimbal, màn trập, ghi âm và lấy nét máy ảnh thông qua các nút trên bo mạch

Linh Hoạt Với Phụ Kiện Đa Dạng

RS 3 Mini không chỉ là một gimbal thông thường mà còn là một công cụ linh hoạt có khả năng kết nối với các phụ kiện như Tay cầm Cặp DJI RS thông qua cổng NATO. Pin tích hợp dung lượng 2450 mAh giúp thời gian chạy lên đến 10 giờ, đảm bảo sự ổn định và linh hoạt trong quá trình sử dụng.

Kết Nối Với Ứng Dụng Ronin Đầy Đủ Chức Năng

Kết nối với ứng dụng Ronin, DJI RS3 Mini mở ra các chức năng thông minh như Toàn cảnh, Timelapse và Track, giúp người dùng dễ dàng kiểm soát chuyển động và tùy chỉnh cài đặt theo mong muốn. Những đặc tính độc đáo này biến DJI RS 3 Mini thành đối tác lý tưởng cho những người đam mê nhiếp ảnh và quay phim chuyên nghiệp.

Sơ đồ DJI RS 3 Mini

Dưới đây là các thành phần của gimbal RS 3 Mini:

Tấm tháo nhanh phía trên
Tấm tháo nhanh phía dưới
Cánh ngang
Cánh Roll
Động cơ Roll
Màn hình cảm ứng màu đầy đủ 1.4 inch
Nút điều khiển Joystick
Nút điều khiển máy ảnh
Tay cầm (Pin tích hợp với lỗ vít 1/4″-20)
Tay cầm/Tripod mở rộng
Khóa nghiêng
Động cơ nghiêng
Cánh nghiêng
Động cơ quay
Khóa quay
Cánh quay
Cổng điện (USB-C)
Nút nguồn
Cổng điều khiển máy ảnh RSS (USB-C)
Cổng NATO
Bánh quay phía trước
Nút kích
Khóa an toàn
Cánh đứng
Cánh Roll
Khóa an toàn
Động cơ Roll
Khóa Roll

Hướng Dẫn Sử Dụng và Thiết Lập DJI RS 3 Mini

Sạc pin

Khi sạc lần đầu tiên cho RS3 Mini, sử dụng cổng nguồn USB-C và kết nối với cáp sạc đi kèm, cùng với một bộ chuyển đổi USB (không bao gồm trong hộp sản phẩm). Để đảm bảo hiệu suất tối ưu, khuyến nghị sử dụng bộ chuyển đổi USB 5V-2A. Thời gian cần để pin đạt đến mức sạc đầy là khoảng 2,5 giờ.

Gắn tay cầm mở rộng/Chân máy

Gắn gắn tay cầm mở rộng/chân máy mở rộng vào gimbal, sau đó siết chặt và mở rộng chân máy. Đặt gimbal lên một bề mặt phẳng để đảm bảo ổn định và tiện lợi trong quá trình sử dụng.

Mở khóa và khóa gimbal

Gimbal RS3 Mini được trang bị các khóa trên từng trục, cho phép người dùng khóa và giữ vững các trục một cách thuận tiện và an toàn khi không sử dụng. Khi gimbal được gói, tất cả các trục đều ở trạng thái khóa. Để sử dụng, chuyển đổi từ trạng thái khóa sang trạng thái mở cho trục nghiêng và trục cuộn. Sau đó, điều chỉnh vị trí của gimbal như được minh họa và kích hoạt các khóa nghiêng và cuộn tại vị trí đã mở khóa trước khi lắp đặt máy ảnh.

Lưu ý: DJI RS 3 Mini cung cấp nhiều vị trí khóa khác nhau cho trục nghiêng và trục cuộn, linh hoạt để phù hợp với mọi tình huống sử dụng.

Hướng dẫn sử dụng gimbal DJI RS 3 Mini: Cách Gắn Camera

Các Dòng Máy Ảnh Tương ThíchRS3 Mini được thiết kế và kiểm tra chặt chẽ để hỗ trợ một tải trọng lên đến 2 kg (4,4 lbs), bao gồm cả máy ảnh và ống kính. Để đảm bảo hiệu suất tối ưu, quý khách vui lòng đảm bảo rằng tổng trọng lượng của máy ảnh, ống kính và các phụ kiện khác không vượt quá giới hạn nâng tải 2 kg (4,4 lbs). Để biết thông tin tương thích chi tiết và cập nhật mới nhất, vui lòng tham khảo trực tiếp trên trang web chính thức của DJI tại địa chỉ: https://www.dji.com/support/compatibility, nơi cung cấp danh sách chi tiết về sự tương thích với các dòng sản phẩm Ronin.

Gắn Camera

Đảm bảo chuẩn bị máy ảnh một cách kỹ lưỡng trước khi lắp đặt vào DJI RS 3 Mini. Tháo nắp ống kính và kiểm tra xem pin và thẻ nhớ đã được lắp đặt vào máy ảnh hay chưa.

Gắn Tấm Nhả Nhanh Phía Trên:

Gắn tấm tháo nhanh phía trên lên máy ảnh bằng cách siết chặt vít.
Lưu ý: Sử dụng thanh dẫn vị trí cong để cố định chắc chắn máy ảnh vào tấm tháo nhanh phía trên.
Nếu không thể sử dụng thanh dẫn vị trí cong, điều chỉnh hướng của tấm tháo nhanh và sau đó cài đặt nó.

Hướng dẫn sử dụng DJI RS 3 Mini: Gắn Camera

Gắn Máy Ảnh vào Gimbal:

DJI RS 3 Mini hỗ trợ chụp ảnh cả ngang và dọc. Thực hiện theo các bước hướng dẫn để cài đặt máy ảnh ở cả chế độ chụp ngang và dọc.

Chụp Ảnh Ngang

Nới Lỏng Đòn Bẩy

Nới lỏng đòn bẩy① ở tấm tháo nhanh phía dưới.

Lắp Tấm Tháo Nhanh Phía Trên

Lắp tấm tháo nhanh phía trên, có gắn camera vào tấm tháo nhanh phía dưới đĩa②, như hình dưới đây.

Điều Chỉnh Tấm Tháo Nhanh Phía Dưới

Điều chỉnh tấm tháo nhanh phía dưới đến vị trí thích hợp theo chiều rộng của máy ảnh, sau đó siết chặt cần gạt③.
Có thể điều chỉnh vị trí của tấm tháo nhanh phía dưới trên tay ngang theo chiều rộng của máy ảnh. Nới lỏng cần gạt màu đỏ ở bộ nhả nhanh phía dưới tấm và sau đó di chuyển tấm tháo nhanh phía dưới.
Để tháo tấm tháo nhanh phía trên, hãy nới lỏng cần màu đỏ ở tấm tháo nhanh phía dưới. Nhấn và giữ khóa an toàn bên cạnh cần gạt để tháo tấm nhả.

Hướng dẫn sử dụng DJI RS 3 Mini: Chụp Ảnh Ngang

Chụp Ảnh Dọc

Tháo Tấm Nhả Nhanh Phía Dưới:

Nới lỏng đòn bẩy màu đỏ① ở tấm tháo nhanh phía dưới.
Di chuyển nhanh xuống phía dưới – tấm nhả, trong khi nhấn khóa an toàn② bên cạnh đòn bẩy.

Tháo Tay Ngang:

Nới lỏng đòn bẩy③ trên tay ngang, trượt tay ngang xuống và mở khóa an toàn khóa④ ở dưới cùng của cánh tay dọc để tách cánh tay ngang khỏi cánh tay dọc.

Hướng dẫn sử dụng DJI RS 3 Mini: Chụp Ảnh Dọc

Gắn Tấm Nhả Nhanh Phía Dưới vào Tay Đòn Dọc:

Đảm bảo rằng đòn bẩy màu đỏ① của tấm tháo nhanh phía dưới được mở khóa và hướng lên trên khi lắp.
Đảm bảo rằng các mũi tên màu đỏ ở bên cạnh tấm tháo nhanh phía dưới và cánh tay thẳng đứng cùng hướng.
Căn chỉnh tấm tháo nhanh phía dưới với rãnh của tay thẳng đứng, lắp tấm nhả nhanh phía dưới, sau đó siết chặt cần màu đỏ②.

Gắn Camera Vào Gimbal RS3 Mini

Đảm Bảo Đòn Bẩy Mở Khóa:

Đảm bảo đòn bẩy② ở tấm tháo nhanh phía dưới đang ở vị trí mở khóa.

Chèn Máy Ảnh và Tấm Tháo Nhanh Phía Trên:

Chèn máy ảnh và tấm tháo nhanh phía trên① vào tấm tháo nhanh phía dưới, như thể hiện trong sơ đồ dưới đây.

Siết Chặt Đòn Bẩy:

Siết chặt đòn bẩy② đến vị trí khóa sau khi nó được gài.

Hướng dẫn sử dụng DJI RS 3 Mini: Gắn Camera Vào Gimbal

Lưu ý: Hãy đảm bảo rằng đòn bẩy ở tấm tháo nhanh phía dưới đã được khóa để giữ máy ảnh ổn định và an toàn trên gimbal.

Hướng Dẫn Cách Cân Bằng Trên DJI RS 3 Mini

Để đạt được hiệu suất tối đa từ DJI RS 3 Mini, việc cân bằng đúng là cực kỳ quan trọng. Cân bằng đúng không chỉ giúp ổn định hình ảnh khi chụp ảnh trong tình huống chuyển động nhanh hoặc gia tốc mà còn kéo dài thời gian sử dụng pin. Có ba trục cần được cân bằng một cách hợp lý trước khi bật DJI RS 3 Mini và khởi động phần mềm.

Trước Khi Cân Bằng

Máy ảnh cần được cấu hình đầy đủ, với tất cả các phụ kiện và cáp được kết nối trước khi thiết lập và cân bằng máy ảnh trên gimbal. Nếu máy ảnh có nắp ống kính, hãy đảm bảo loại bỏ nó trước khi cân bằng. Trước khi cân bằng, đảm bảo bật nguồn máy ảnh nếu sử dụng ống kính zoom quang học và chọn độ dài tiêu cự nếu sử dụng ống kính có tiêu cự đa dạng.
Đảm bảo DJI RS 3 Mini đã tắt nguồn hoặc ở chế độ ngủ trước khi cân bằng.

Bước Cân Bằng

RS 3 Mini hỗ trợ chụp ngang và chụp dọc. Thực hiện theo các bước dưới đây để cân bằng gimbal ở các chế độ chụp khác nhau. Đảm bảo sử dụng các sơ đồ dưới đây làm tham khảo khi cân bằng.

Lưu ý: Đảm bảo rằng DJI RS 3 Mini đã được cân bằng một cách chính xác để đảm bảo ổn định và chất lượng hình ảnh tốt nhất.

Cân bằng DJI RS 3 Mini trong Chụp Ngang

Cân Bằng Độ Nghiêng Dọc:

Mở Khóa Trục Nghiêng và Nới Lỏng Đòn Bẩy:

Mở khóa trục nghiêng① và nới lỏng đòn bẩy trên cánh tay ngang②.

Xoay Cần Nghiêng:

Xoay cần nghiêng để ống kính camera hướng lên trên. Kiểm tra để đảm bảo máy ảnh không nặng trên hoặc dưới. Nếu máy ảnh nặng phía trên, hãy di chuyển máy ảnh phía sau③. Nếu máy ảnh nặng ở phần dưới, hãy di chuyển máy ảnh về phía trước③.

Nhấc Máy Ảnh Lên Trên:

Nhấc máy ảnh lên trên một chút để gimbal không chịu được trọng lượng của máy ảnh, sau đó siết chặt đòn bẩy trên tay ngang. Độ nghiêng dọc được cân bằng khi ống kính máy ảnh ổn định trong khi hướng lên trên.

Hướng dẫn sử dụng DJI RS 3 Mini: Cân Bằng Độ Nghiêng Dọc

Cân Bằng Độ Sâu Cho Trục Nghiêng

Xoay Cần Nghiêng:

Xoay cần nghiêng để ống kính camera hướng về phía trước. Nới lỏng cần gạt trên cánh tay dọc①.

Kiểm Tra Độ Nặng:

Kiểm tra để đảm bảo máy ảnh không bị nặng về phía trước hoặc phía sau. Nếu máy ảnh ở phía trước nặng, di chuyển camera về phía sau②. Nếu máy ảnh nặng phía sau, hãy di chuyển máy ảnh phía trước②.

Siết Chặt Cần:

Siết chặt cần trên cánh tay thẳng đứng vào vị trí khóa. Trục nghiêng được cân bằng khi ống kính máy ảnh ổn định trong khi hướng về phía trước.

Chuyển Khóa Nghiêng:

Chuyển khóa nghiêng sang vị trí khóa③.

Hướng dẫn sử dụng DJI RS 3 Mini: Cân Bằng Độ Sâu Cho Trục Nghiêng

Cân Bằng Trục Cuộn

Mở Khóa Trục Cuộn và Nới Lỏng Đòn Bẩy:

Mở khóa trục cuộn① và nới lỏng đòn bẩy trên trục cuộn②.

Kiểm Tra Hướng Quay Của Động Cơ Cuộn:

Nếu camera xoay sang trái, hãy di chuyển máy ảnh ở bên phải③. Nếu camera quay sang phải thì di chuyển camera sang trái③.

Siết Chặt Cần Gạt Trên Trục Cuộn:

Siết chặt cần gạt trên trục cuộn. Trục cuộn được cân bằng khi tay đòn ngang duy trì song song với một bề mặt bằng phẳng.

Chuyển Khóa Cuộn Sang Vị Trí Khóa.

Hướng dẫn sử dụng DJI RS 3 Mini: Cân Bằng Trục Cuộn

Cân Bằng Trục Pan

Mở Khóa Trục Pan và Nới Lỏng Đòn Bẩy:

Mở khóa trục pan① và nới lỏng đòn bẩy trên trục pan②.

Nghiêng Gimbal và Xoay Cánh Tay Pan:

Trong khi giữ báng cầm, nghiêng gimbal về phía trước và xoay cánh tay pan cho đến khi nó song song với bề mặt bằng phẳng. Kiểm tra chuyển động của trục xoay. Nếu ống kính máy ảnh xoay sang bên trái, di chuyển camera sang bên phải③. Nếu ống kính máy ảnh xoay sang phải, hãy di chuyển máy ảnh ở bên trái③.

Siết Chặt Cần Gạt Trên Trục Pan:

Siết chặt cần gạt trên trục pan. Trục pan được cân bằng khi cánh tay pan duy trì song song với một bề mặt bằng phẳng trong khi tay cầm nghiêng.

Hướng dẫn sử dụng DJI RS 3 Mini: Cân Bằng Trục Pan
